Tester wytrzymałości izolacji GPT-9804

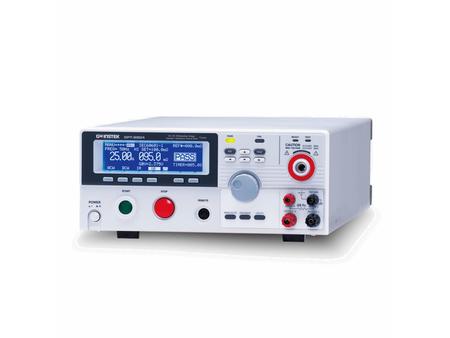

Tester bezpieczeństwa elektrycznego GPT-9804 GW Instek

• badanie wytrzymałości izolacji AC/DC, pomiar rezystancji izolacji IR, ciągłość przewody ochronnego GB
• moc 200VA AC
• ekran LCD 240x64
• tryb  automatyczny i ręczny
• przycisk funkcji do szybkiego wyboru
• kontrolki  ostrzegawcze i  wskaźnik stanu pracy
• funkcja  blokady wewnętrznej
• załączanie przy przejściu przez zero
• regulowany czas narastania
• pomiar prądu True RMS
• wysoka rozdzielczość: 1uA przy pomiarze prądu, 2V przy wyborze napięcia
• wzmacniacz PWM, który zapewnia większą efektywność  i  pewny  test
• do 100 komórek pamięci  do ustawień testu.  Każdy krok może być oznaczony osobno.
• gniazdo zdalnego sterowania na  przednim panelu, „start”, „stop” i „ remote active chceck”

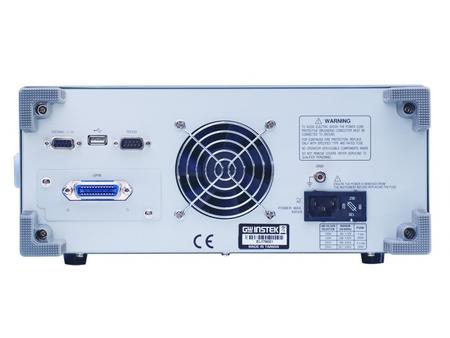

• interfejs: RS-232C, USB, sygnały wej/wyj i GPIB (OPCJA)

Wyposażenie:

• przewód zasilający x 1,
• klucz zabezpieczający x 1,
• wtyczka żeńska  do gniazda wyzwalającego x 1,
• przewody GHT-114 x 1, GTL-115
• opcja 1 karta GPIB

Akcesoria opcjonalne

• GHT-113  Pistolet wysokiego napięcia
• GHT-205  Sonda wysokiego napięcia
• GTL-232   Kabel RS-232
• GTL-247   Kabel USB, A-A , ok. 1.8m
• GTL-248   Kabel GPIB , około. 2m
• GRA-402   RACK (19”, 4U)

Testery bezpieczeństwa elektrycznego serii GPT-9800, (GPT 9804, GPT 9803, GPT 9802, GPT 9801) są przeznaczone do zastosowań w różnych aplikacjach. Model GPT-9804 łączy w sobie funkcje pomiarowe 4 urządzeń. Za pomocą tego testera możliwe jest wykonanie testu wytrzymałości AC, testu wytrzymałości DC, pomiaru rezystancji izolacji oraz testu ciągłości przewodu ochronnego. Model GPT -9003 pozwala wykonać test wytrzymałości izolacji AC, test wytrzymałości DC  oraz pomiar rezystancji izolacji. Model GPT 9002 jest dedykowany do testów wytrzymałości napięciem AC i DC. Tester GPT-9801 jest najtańszym rozwiązaniem przeznaczonym do testów wytrzymałości izolacji elektrycznej napięciem AC. Seria testerów zbudowana została z wykorzystaniem wydajnego wzmacniacza PWM o maksymalnej mocy wyjściowej 200VA skutecznie niwelującego fluktuacje napięcia zasilającego na wyjściu. Urządzenie przed rozpoczęciem pracy wykonuje Auto-test w celu potwierdzenia poprawności warunków funkcji i obsługi. Funkcja załączania przy przejściu przez zero (zero crossing  Turn-on) pozwala uniknąć powstawaniu przepięć na wyjściu. Napięcie wyjściowe jest automatycznie odłączane (w czasie 150 ms) w przypadku pojawienia się nieprawidłowego napięcia lub jeżeli został przekroczony  ustawiony próg wyzwolenia. Po zakończeniu test urządzenie automatycznie rozładowuje badany obiekt (w czasie 200ms) za każdym razem eliminując niebezpieczne napięcie utrzymujące się na badanym obiekcie. W celu zapewnienia dodatkowego bezpieczeństwa, możliwe jest wykorzystanie klucza blokującego dostęp przed nieumyślnym uruchomieniem.
