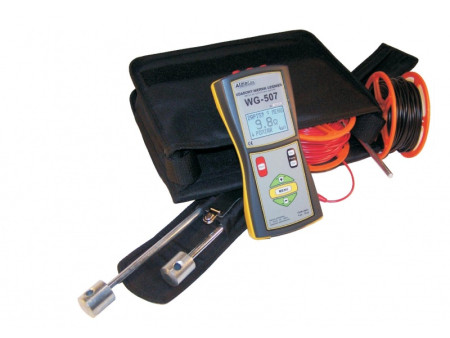

Udarowy miernik rezystancji uziemienia WG-507

Udarowy miernik rezystancji uziemienia WG-507

Miernik WG-507 jest udoskonaloną wersją mierników serii WG-407 oraz WG-307 i służy do pomiaru impedancji uziemienia w warunkach zbliżonych do takich, jakie występują podczas wyładowań atmosferycznych.

Zastosowane pomiarowe udary prądowe osiągają wartość szczytową ok. 1 A, a ich czasy czoła w zależności od wyboru, wynoszą 4 lub 10 µs oraz spełniają wymagania norm PN-EN 60060-2:2000 i PN-EN 62305-1:2008

Zastosowanie

Miernik ten jest przeznaczony do kontroli wszelkich instalacji odgromowych, a zwłaszcza w obiektach podlegających ochronie odgromowej obostrzonej i specjalnej (wymaganej przez Prawo Budowlane), takich jak stacje paliw i gazów, zakłady i magazyny branży chemicznej, drzewnej itp..

Podczas pomiarów nie jest wymagane rozłączanie zacisków kontrolnych przewodów uziemiających. Szczególną przydatność miernika obserwuje się przy pomiarach uziemień słupów sieci elektroenergetycznej, ponieważ w przeciwieństwie do mierników klasycznych, nie trzeba na czas pomiaru odłączać uziemienia od konstrukcji słupa.

Prace kontrolne mogą więc odbywać się przy załączonej linii. Zastosowany sposób pomiaru jest zgodny z definicją rezystancji zastępczej uziemienia podaną w normie PN-EN 62305.
