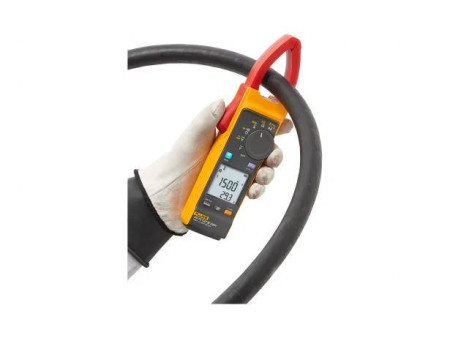

Miernik cęgowy Fluke 393 FC

Miernik cęgowy 393 FC, CAT III 1500 V, True-RMS z sondą iFlex został zaprojektowany dla techników pracujących w środowiskach, w których występują wysokie napięcia DC: instalacjach słonecznych i zasilania energią wiatrową, przy kolejach elektrycznych czy zespołach akumulatorów w centrach danych, służących do nieprzerwanego dostarczania energii. Cęgi pozwalają mierzyć napięcie do 1500 V DC, 1000 V AC i natężenie do 999,9 A DC lub AC.  Dołączona elastyczna sonda prądowa iFlex pozwala mierzyć prąd zmienny o natężeniu do 2500 A. Cienka szczęka cęgów umożliwia uzyskanie dostępu do kabli w ciasno upakowanych skrzynkach łączeniowych. Przewody pomiarowe zostały zaprojektowane z myślą o wykonywanej pracy i mają kategorię bezpieczeństwa CAT III 1500 V DC.

• Stopień ochrony IP54 sprawia, że model doskonale nadaje się do pracy na zewnątrz budynków przy instalacjach słonecznych i zasilania energią wiatrową
• Pomiary mocy DC, odczyty podawane w kVA
• Dźwiękowe wskazanie biegunowości pomaga zapobiec przypadkowym błędnym połączeniom
• Funkcja wizualnego wskazywania ciągłości zapewnia jasne zielone podświetlenie ekranu, dzięki czemu miernik doskonale nadaje się do pracy w ciemności i głośnym otoczeniu
• Wyniki są rejestrowane i raportowane za pomocą oprogramowania Fluke Connect
• Podczas pomiaru prądu AC elastyczna sonda prądowa iFlex wchodząca w skład zestawu zapewnia niezawodny dostęp do kabli w ciasnych miejscach.  Można ją przemieścić przez bardzo wąskie przestrzenie, a pomiar prądu będzie dokładny.

Specyfikacja

Dane techniczne:
Ogólne
Maksymalne napięcie pomiędzy zaciskiem a uziemieniem
AC	1000 V
DC	1500 V
Baterie	2 baterie alkaliczne AA IEC LR6
Wyświetlacz	Podwójny, podświetlany wyświetlacz
Automatyczne wyłączanie zasilania	Po 20 min
Elektryczne
Dokładność
Dokładność jest ważna przez 1 rok od kalibracji, dla temperatury pracy od 18°C do 28°C i wilgotności względnej od 0 do 75%. Dane dotyczące dokładności mają postać: ±([% odczytu] + [liczba najmniej znaczących cyfr]).
Współczynniki temperaturowe	Dodaj 0,1 × podana dokładność na każdy stopień Celsjusza powyżej 28°C lub poniżej 18°C
Prąd AC: Szczęka
Zakres	999,9 A
Rozdzielczość	0,1 A
Dokładność	2% + 5 cyfr (od 10 Hz do 100 Hz)
	2,5% + 5 cyfr (od 100 Hz do 500 Hz)
Współczynnik szczytu (50/60 Hz)	2,5 przy 600,0 A
	3,0 przy 500,0 A
	1,42 przy 999,9 A
	Dodatkowe 2% dla współczynnika szczytu >2
Prąd AC: Elastyczna sonda prądowa
Zakres	999,9 A
	2500 A
Rozdzielczość	0,1 A (≤999,9 A)
	1 A (≤2500 A)
Dokładność	3% odczytu + 5 cyfr (od 10 do 500 Hz)
Współczynnik szczytu (50/60 Hz)	2,5 przy 1400 A
	3,0 przy 1100 A
	1,42 przy 2500 A
	Dodatkowe 2% dla współczynnika szczytu >2
Czułość w zależności od pozycji
Odległość od optymalnego punktu	i2500-10 Flex	i2500-18 Flex	Błąd
A	12,7 mm	35,6 mm	±0,5%
B	20,3 mm	50,8 mm	±1,0%
C	35,6 mm	63,5 mm	±2,0%
Niepewność pomiaru podana została przy założeniu przyjęcia centralnego położenia przewodu pierwotnego w optymalnej pozycji, braku zewnętrznego pola elektrycznego i magnetycznego oraz pracy w zakresie zalecanych temperatur eksploatacji.
Prąd DC
Zakres	999,9 A
Rozdzielczość	0,1 A
Dokładność	2% odczytu + 5 cyfr[1]
	[1]W przypadku użycia funkcji ZERO (B) do kompensacji przesunięć.
Napięcie AC
Zakres	600,0 V
	1000 V
Rozdzielczość	0,1 V (≤600,0 V)
	1 V (≤1000 V)
Dokładność	1% odczytu + 5 cyfr (od 20 Hz do 500 Hz)
Napięcie DC
Zakres	600,0 V
	1500 V
Rozdzielczość	0,1 V (≤600,0 V)
	1 V (≤1500 V)
Dokładność	1% odczytu + 5 cyfr
mV DC
Zakres	500,0 mV
Rozdzielczość	0,1 mV
Dokładność	1% odczytu + 5 cyfr
Częstotliwość prądu: Szczęka
Zakres	Od 5,0 Hz do 500,0 Hz
Rozdzielczość	0,1 Hz
Dokładność	0,5% odczytu + 5 cyfr
Poziom wyzwalania	od 5 Hz do 10 Hz, ≥10 A
	od 10 Hz do 100 Hz, ≥5 A
	od 100 Hz do 500 Hz, ≥10 A
Częstotliwość prądu: Elastyczna sonda prądowa
Zakres	Od 5,0 Hz do 500,0 Hz
Rozdzielczość	0,1 Hz
Dokładność	0,5% odczytu + 5 cyfr
Poziom wyzwalania	od 5 Hz do 20 Hz, ≥25 A
	od 20 Hz do 100 Hz, ≥20 A
	od 100 Hz do 500 Hz, ≥25 A
Częstotliwość napięcia
Zakres	Od 5,0 Hz do 500,0 Hz
Rozdzielczość	0,1 Hz
Dokładność	0,5% odczytu + 5 cyfr
Poziom wyzwalania	od 5 Hz do 20 Hz, ≥5 V
	od 20 Hz do 100 Hz, ≥5 V
	od 100 Hz do 500 Hz, ≥10 V
Moc, prąd stały (DC)
Zakres	600,0 kVA (zakres 600,0 V DC)
	1500 kVA (zakres 1500 V DC)
Rozdzielczość	0,1 kVA
	1 kVA
Dokładność	2% odczytu + 2,0 kVA
	2% odczytu + 20 kVA
Rezystancja
Zakres	600,0 Ω
	6000 Ω
	60,00 kΩ
Rozdzielczość	0,1 Ω (≤600,0 Ω)
	1 Ω (≤6000 Ω)
	0,01 kΩ (≤60,00 kΩ)
Dokładność	1% odczytu + 5 cyfr
Pojemność
Zakres	100,0 μF
	1000 μF
Rozdzielczość	0,1 μF (≤100,0 μF)
	1 μF (≤1000 μF)
Dokładność	1% odczytu + 5 cyfr
Poziom wyzwalania dla prądu rozruchu	5 A
Parametry mechaniczne
Wymiary (dł. x szer. x wys.)	281 mm x 84 mm x 49 mm
Masa (z bateriami)	520 g
Rozwarcie szczęk	34 mm
Średnica elastycznej sondy prądowej	7,5 mm
Długość kabla elastycznej sondy prądowej
(od głowicy do złącza elektronicznego)	1,8 m
Parametry środowiskowe
Temperatura eksploatacji	od -10°C do 50°C
Temperatura przechowywania	od -40°C do 60°C
Wilgotność przy eksploatacji	Bez kondensacji (≤10°C)
	≤ 90 % wilgotności względnej (przy temperaturze od 10 do 30°C)
	≤ 75 % wilgotności względnej (przy temperaturze od 30 do 40°C)
	≤ 45 % wilgotności względnej (przy temperaturze od 40 do 50°C)
Wysokość eksploatacji (n.p.m.)	2000 m
Wysokość przechowywania	12 000 m
Klasa szczelności (IP)	IEC 60529: IP54, przyrząd wyłączony
Kompatybilność elektromagnetyczna (EMC)
Międzynarodowa	IEC 61326-1: Urządzenie przenośne, środowisko elektromagnetyczne, IEC 61326-2-2, CISPR 11: Grupa 1, klasa A
	Grupa 1: Urządzenie celowo wytwarza i/lub wykorzystuje energię o częstotliwości radiowej przekazywaną poprzez elementy przewodzące, która jest konieczna do wewnętrznego działania samego urządzenia.
Klasa A: Urządzenie może być stosowane we wszystkich instalacjach poza instalacjami mieszkaniowymi oraz instalacjami przyłączonymi bezpośrednio do sieci niskiego napięcia zasilającej budynki mieszkalne. Mogą wystąpić potencjalne trudności z zapewnieniem kompatybilności elektromagnetycznej w innych środowiskach ze względu na zakłócenia przewodzone i emitowane.
Przestroga: Ten przyrząd nie jest przeznaczony do użytkowania w środowiskach mieszkalnych i może nie zapewniać odpowiedniej ochrony odbioru fal radiowych w takich środowiskach.
Korea (KCC)	Sprzęt klasy A (przemysłowy sprzęt nadawczy i komunikacyjny)
	Klasa A: Urządzenie spełnia normy dla przemysłowego sprzętu elektromagnetycznego, o czym powinien wiedzieć zarówno sprzedawca, jak i operator. To urządzenie jest przeznaczone do użytku profesjonalnego i nie należy go używać do zastosowań domowych.
USA (FCC)	W ramach przepisów 47 CFR 15 subpart B to urządzenie jest uznawane za zwolnione na mocy klauzuli 15.103.
Bezpieczeństwo
Dane ogólne	IEC 61010-1, stopień zanieczyszczenia 2
Pomiar	IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V
	IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V
Moduł łączności bezprzewodowej
Certyfikacja w zakresie częstotliwości radiowych	Identyfikator FCC: T68-FBLE, IC: 6627A-FBLE
Zakres częstotliwości radiowej komunikacji bezprzewodowej	Od 2400 MHz do 2483,5 MHz
Moc wyjściowa	<100 mW
UPROSZCZONA DEKLARACJA ZGODNOŚCI UE
Niniejszym firma Fluke deklaruje, że sprzęt radiowy zawarty w tym produkcie jest zgodny z dyrektywą 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:
www.fluke.com/en-us/declaration-of-conformity
